用途

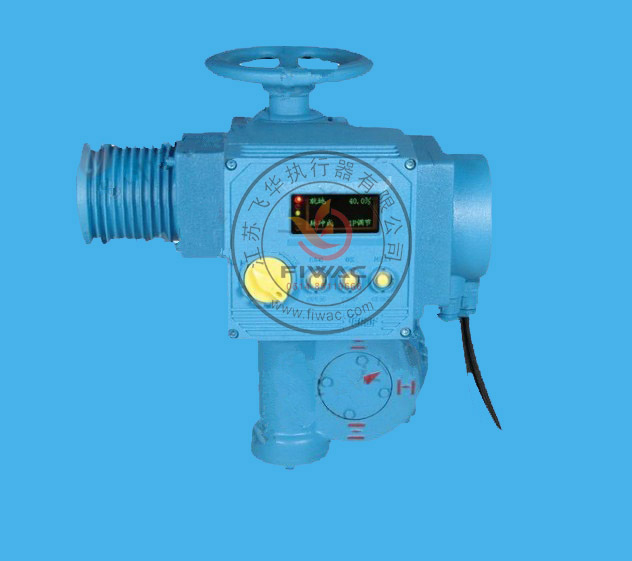

　　非侵入式F-2SQ3系列部分回轉電 動執行機構是以西門子許可證技術為基礎，是F-2SA3系列多回轉電動執行機構的派生產品，輸出型式為90°部分回轉，用于過程控制系統中各類電動閥門的 控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，對開環和閉環控制系統中的最終控制元件(如蝶閥、球閥、風門、擋板)的運行進 行控制的一種驅動裝置，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。

    非侵入式F-2SQ3系列部分回轉電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。

特點

    1、非侵入式設計，采用非接觸式感應元件。

    2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。

    3、紅外遙控，使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。

    4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。

    5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。

    6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。

    7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。

    8、缺相保護，具有電源缺相和輸出缺相保護功能。

    9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。

    10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。

    11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。

    12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。

技術參數

性能參數表

1. F-2SQ35系列調節型部分回轉電動執行機構性能參數表
