用途

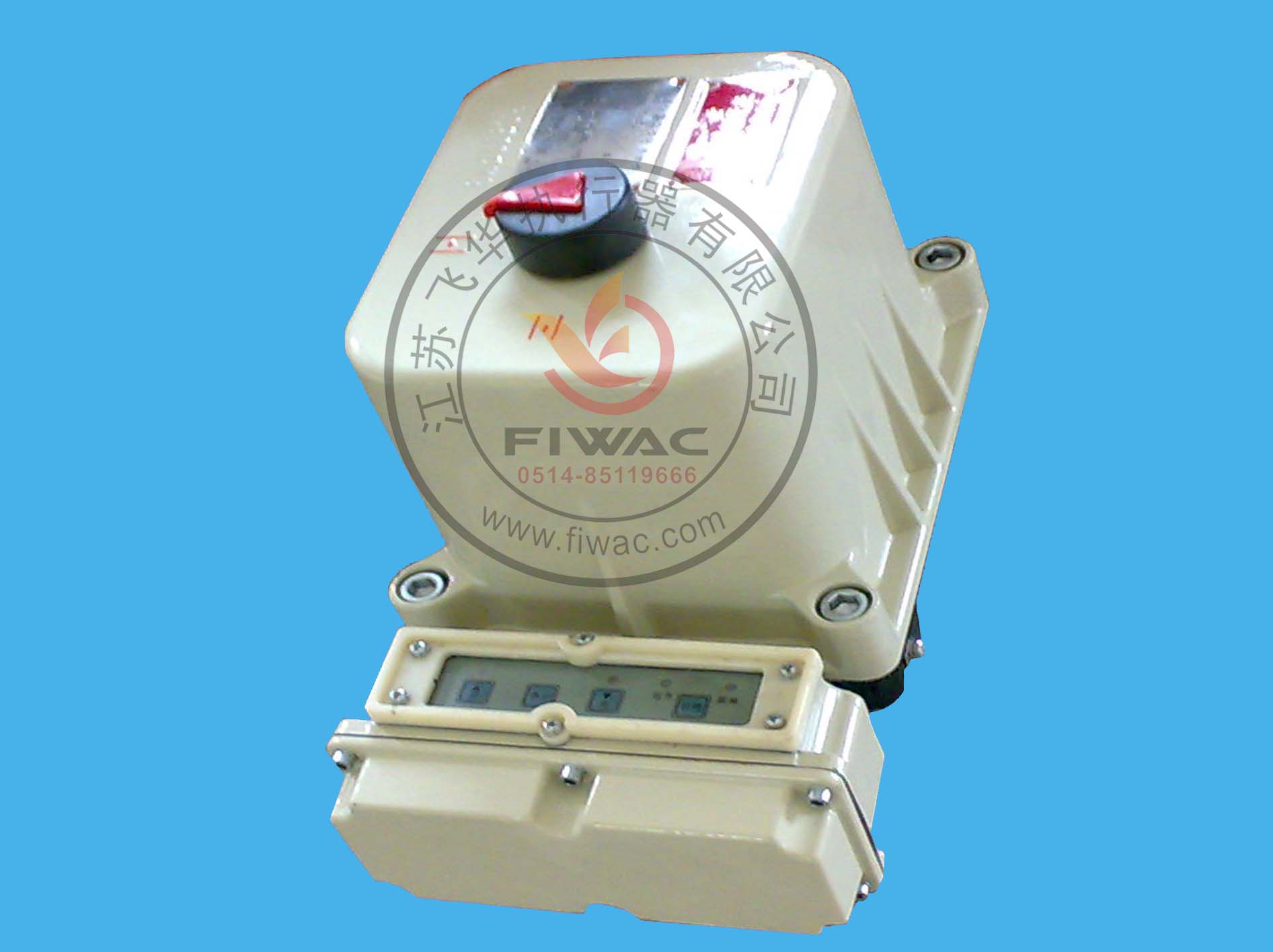

2SDQ(B)系列非侵入式部分回轉閥門電動執行機構是在引進德國西門子技術基礎上開發的，適用于開啟和關閉蝶閥、球閥、擋板等角行程閥門的執行機構。該 產品可廣泛應用于電站、石油化工、給排水、船舶、市政工程等過程工業部門。隔爆型可在Ⅱ類A、B級T1、T2、T3、T4組爆炸性氣體的工況環境下工作。
主要特點
1. 結構緊湊、體積小，重量輕。殼體采用高強度鋁合金壓鑄而成；
2. 全自動手切換機構；
3. 帶機械力矩保護及機械限位；
4. 非侵入式設計：實現免侵入式用戶調試；
5. 精確定位，采用單圈絕對霍爾傳感器實現行程位置控制；
6. 人機界面，采用高清晰度、高對比度OLED顯示屏、全中文人機對話菜單；
7. 相序自適應，執行機構旋向可自由設定，可自動校正電源相序；
8. 缺相保護，具有電源缺相和輸出缺相保護功能；
9. 遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與瀏覽；
10.信號自由組態，最多可輸出6路接點信號供用戶選擇使用，每一路信號可自由定義；
11.故障自診斷，強大的故障自診斷功能和運行數據記錄功能，方便用戶及時快速地處理故
障，掌握設備運行狀態。
技術參數
|
環境溫度
|
－20℃～＋70℃
|
|
環境濕度
|
≤95%（＋25℃時）
|
|
工作制式
|
開關型 S2—10min；調節型 S5—10%，630c/h；
|
|
防護等級
|
IP67
|
|
防爆標志
|
EX dIIBT4
|
|
基本誤差
|
≤±1.0%
|
|
回差
|
≤1.0%
|
|
轉矩重復偏差
|
≤±10%
|
|
位置重復偏差
|
≤±1°
|
|
主要電氣參數
|
|
電 源
|
三相 380V AC 50Hz
|
|
接插件
|
端子數
|
23芯、25芯
|
|
接 點
|
電源 660VAC/DC 25A
|
|
信號 250VAC/DC 16A
|
|
導線截面
|
電源 ≤2.5mm平方
|
|
信號 ≤1.5mm平方
|
|
輸入/輸出信號
|
開關量輸入
|
電壓 24VDC±20%
|
|
電流 ≤10mA
|
|
脈沖寬度 >100ms
|
|
光電隔離 帶反向電壓保護
|
|
設定值輸入
|
范圍 4～20mA
|
|
輸入阻抗 250Ω
|
|
開關量輸出
|
輸出方式 無源接點
|
|
容量 250VAC 3A/125VDC 3A
|
|
位置反饋輸出
|
范圍 4～20mA
|
|
負載能力 ≤750Ω
|
|
線性度 ≤0.3%
|
|
|
死 區
|
0.6%～4.0%
|
性能參數表
|
型 號
|
額定轉矩（Nm）
|
輸出轉速（r/min）
|
90° 全行程時間（S）
|
手輪操作力（N）
|
手動速比
|
電機功率（W）
|
重量（Kg）
|
|
2SDQ(B)6-6
|
60
|
2.5
|
6
|
45
|
70
|
75
|
22
|
|
2SDQ(B)9-6
|
90
|
2.5
|
6
|
65
|
70
|
75
|
22
|
|
2SDQ(B)6-9
|
60
|
1.67
|
9
|
45
|
70
|
40
|
22
|
|
2SDQ(B)9-9
|
90
|
1.67
|
9
|
65
|
70
|
75
|
22
|
|
2SDQ(B)13-9
|
130
|
1.67
|
9
|
95
|
70
|
75
|
22
|
|
2SDQ(B)50-9
|
500
|
1.67
|
9
|
145
|
70
|
240
|
35
|
|
2SDQ(B)6-18
|
60
|
0.83
|
18
|
45
|
70
|
20
|
21
|
|
2SDQ(B)9-18
|
90
|
0.83
|
18
|
65
|
70
|
40
|
21
|
|
2SDQ(B)13-18
|
130
|
0.83
|
18
|
95
|
70
|
40
|
21
|
|
2SDQ(B)25-18
|
250
|
0.83
|
18
|
110
|
70
|
75
|
22
|
|
2SDQ(B)50-18
|
500
|
0.83
|
18
|
145
|
70
|
150
|
35
|
|
2SDQ(B)80-18
|
800
|
0.83
|
18
|
230
|
70
|
240
|
35
|
