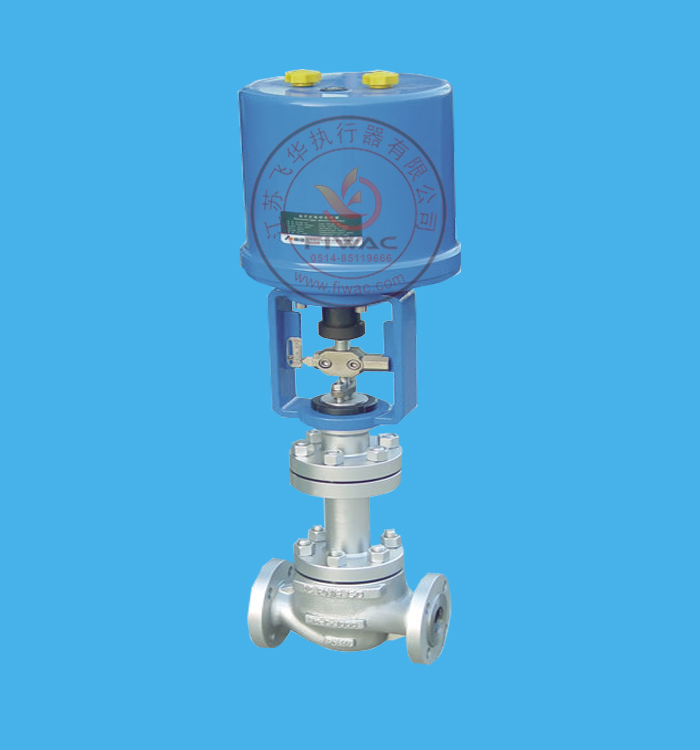

381系列、PSL系列電子式套筒式電動調節閥ZDLM |
| 發布日期：2015-06-27 08:54:28 |
|
|
 |
電動套筒調節閥 主要技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數(KV) |
直線 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允許壓差(MPa) |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
平衡式閥芯(套筒導向) |
|
流量特性 |
直線性、等百分比 |
|
配置執行器類別 |
381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) |
|
執行器參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|
環境溫度：-25～+70℃、環境濕度：≤95% |
四、電動套筒調節閥 主要零件材料
|
1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
3 |
套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
密封中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
6 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
7 |
閥桿 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
9 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
10 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
五、電動套筒調節閥 主要性能指標
|
項目 |
指標值 |
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配381L ±2.0； 配PSL±1.0 |
|
死區% |
1.0 |
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量(硬密封)、零泄漏(軟密封) |
|
可調范圍R |
30：1 |
七、電動套筒調節閥 安裝連接尺寸
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
