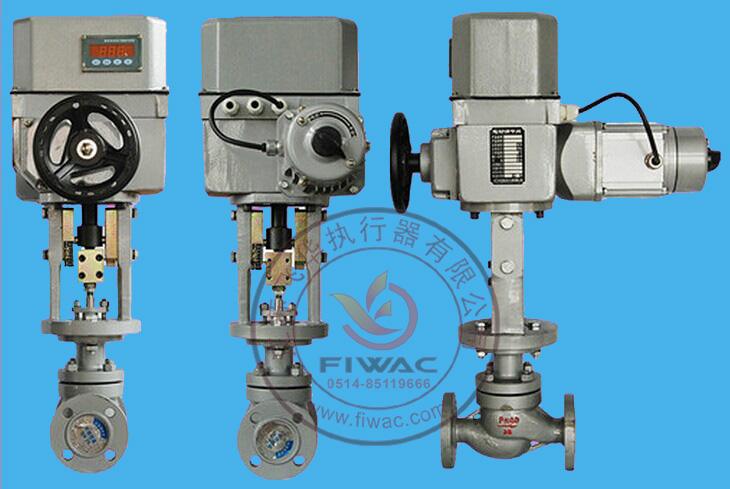

SKZ型電動單雙座調節閥是DDZ型電動單元組合儀表中的執行機構，它接受統一的標準信號0～10mAdc或4～20mAdc經伺服放大器放大，使電機帶動減速器運行而產生軸向推力，使閥芯作相應移動，從而達到對壓力，流量，溫度，液位等工藝參數的調節．
電動單座調節閥，具有流通能力大，不平衡力小，允許壓差大等特點，適用于泄漏量要求不嚴格的場合．
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
10
|
12
|
15
|
20
|
|
額定流量系數(kv)
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1000
|
|
—
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
流量特性
|
直線、等百分比
|
|
行程
|
10
|
16 25
|
40 60
|
100
|
|
出軸推力(N)
|
4000
|
4000
|
6400
|
16000
|
|
配用執行機構型號
|
(ZAZ-25)SKZ-310
|
SKZ-310
|
SKZ-410
|
SKZ-510
|
|
作用方式
|
電開式(K) 電關式(B)
|
|
信號(mA.DC)
|
Ⅱ0-10mA 或Ⅲ4-20mA
|
|
輸入通道
|
3個
|
|
電源電壓
|
220V 50HZ
|
|
使用環境溫度
|
-25oC～70oC
|
|
使用環境濕度
|
≤95%
|
|
輸入電阻
|
Ⅱ200Ω�、�250Ω
|
|
