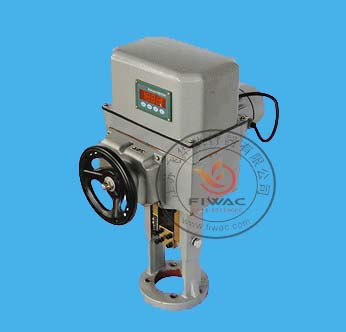

SKZ型系列電動執行器是新一代的機電一體化產品,由單片微處理器和外圍芯
片組成控制單元,接受標準信號,經CPU運算處理后,直接帶動調節閥位移的執行
機構。執行機構各安裝尺寸及力矩達到原標準型號一致,用戶不需另外設計尺寸.
廣泛應用于發電、冶金、石油、化工、輕工等;
特點
●僅需配上輸入信號線及單相交流電源,即可控制運轉。無需配伺服放大器
●調節無需開蓋,通過操作面板就可以實現,操作簡單易懂
●采用4位高亮度LED數碼管,可以準確而又清晰顯示運行狀態及報警信息
●控制過程中設有斷信號設定功能
●位置發送器采用齒輪式傳動,確保限位可靠準確
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化,確保穩定可靠
型號編制說明
SKZ-310(H)
SK:機電一體化型 Z:直行程 310:輸出力
H:有“H”為戶外型;無“H”為標準型(選擇項)
技術參數
項目名稱 |
SKZ標準型(不帶H) |
SKZ戶外型(帶H) |
控制
機構 |
輸入信號 |
4-20mAdc;0-10VDC;1-5VDC;低電平開關量 |
反饋信號 |
4—20mAdc |
死區 |
0.4%—3% |
基本誤差 |
±2.5% |
回差 |
≤1.5% |
限位 |
開側,閉側 |
開度檢測 |
精密導電塑料電位器 |
動力 |
動力 |
220V,50Hz |
驅動電機 |
伺服電機 |
附屬機構
|
加熱器 |
選擇件 |
手動機構 |
手輪 |
安裝
條件 |
環境溫度 |
無加熱器—25℃~+70℃ |
相對濕度 |
<95% |
環境氣體 |
無腐蝕性氣體 |
接線口 |
十四線插頭 |
接線柱 |
防護等級 |
|
IP65 |
型號與規格
型號
|
額定負載
(N)
|
額定行程
(mm)
|
全行程時間
(S)
|
額定電流
(A)
|
質量
(Kg)
|
SKZ-310 |
4000 |
10
|
8
|
0.65 |
50 |
16
|
12.5
|
25
|
20
|
30
|
24
|
SKZ410
|
6400 |
18
|
16
|
0.65 |
50 |
30
|
24
|
40
|
32
|
60
|
50
|
SKZ-510
|
16000 |
30
|
16
|
1.5 |
95 |
50
|
30
|
60
|
40
|
100
|
60
|
SKZ-610
|
25000 |
30
|
16
|
2.5 |
110 |
50
|
30
|
60
|
40
|
100
|
60
|
安裝尺寸
SKZ與DKZ的安裝尺寸完全相同,請參見DKZ(ZKZ)型系列電動執行器
的表3, 表4
訂貨須知
訂貨時請用戶提供以下資料:
●電動執行器名稱,型號,行程
●其它特殊要求(如防護等級要求)
●行程可以根據用戶特殊設計,輸出軸用開合螺母連接時請用戶說明
|
