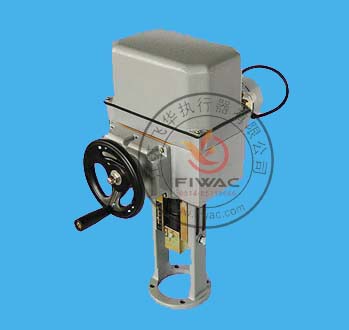

DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器
配合時，接受統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應
的機械直線位移，操縱簡單，雙座調節閥，套筒閥等，執行過程系統的調節任務：
特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
C：有“C”表示反饋信號4-20mA， 無“C”表示反饋信號0-10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
技術參數
|
項目名稱 |
DKZ標準型(不帶H) |
DKZ戶外型(帶H) |
控制
機構 |
輸入信號 |
無 |
|
反饋信號 |
0—10mAdc 4—20mAdc |
|
死區 |
0．4％—3％ |
0．4％—3％ |
|
基本誤差 |
±2．5％ |
±2．5％ |
|
回差 |
≤1．5％ |
≤1．5％ |
|
限位 |
開側，閉側 |
開側，閉側 |
|
開度檢測 |
精密導電塑料電位器 |
精密導電塑料電位器 |
動力 |
動力 |
220V，50Hz |
220V，50Hz |
|
驅動電機 |
伺服電機 |
伺服電機 |
|
附屬機構
|
加熱器 |
選擇件 |
選擇件 |
|
手動機構 |
手輪 |
手輪 |
安裝
條件 |
環境溫度 |
無加熱器—25℃～+70℃ |
無加熱器—25℃～+70℃ |
|
相對濕度 |
<95％ |
<95％ |
|
環境氣體 |
無腐蝕性氣體 |
無腐蝕性氣體 |
|
接線口 |
十四線插頭 |
接線柱 |
|
防護等級 |
|
IP65 |
型號與規格
表2
|
型號
|
額定負載
(N)
|
額定行程
(mm)
|
全行程時間
(S)
|
額定電流
(A)
|
質量
(Kg)
|
DKZ-310
DKZ-310H |
4000 |
10
|
8
|
0．65 |
50 |
|
16
|
125
|
|
25
|
20
|
|
30
|
24
|
|
DKZ-410
DKZ-410H
|
6400 |
18
|
16
|
0．65 |
50 |
|
30
|
24
|
|
40
|
32
|
|
60
|
50
|
DKZ-510
DKZ-510H |
16000
|
30
|
16
|
1．5 |
95 |
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
DKZ-610
DKZ-610H |
25000 |
30
|
16
|
2．5 |
110 |
|
