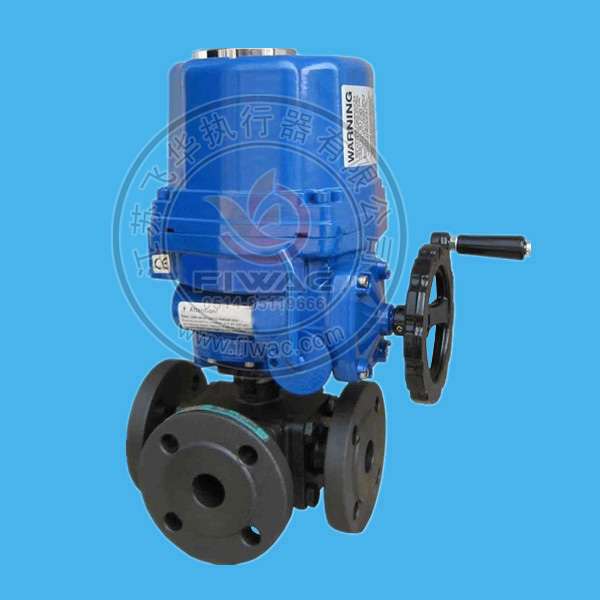

電動鑄鐵三通防爆球閥 QT系列三通電動球閥Q945F/Q941F

Q941/Q945F防爆電動三通球閥詳細資料

            防爆Q941/Q945F防爆電動三通球閥采用QT系列回轉式角行程電動執行器，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。

Q941/Q945F防爆電動三通球閥簡述

 1．防爆Q941/Q945F防爆電動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5．三通球閥的主要產品系列：如流向圖所示選擇工況；A圖L型、B圖T型(1-4)

防水型IP67，NAMUR4和6，（IP68可選）

電源電壓

110/220-230V AC/1Ph/50/60Hz±10%,

380/400/440/V AC/3Ph/50/60Hz±10%

控制電源

110/220-230V AC/1Ph/50/60Hz±10%

工作制式（開關型）

S2: 10Min~30Min / S4: 20~50%

工作制式（調節型）

S4：30~50%, 300~1200次小時

電機

全封閉鼠籠感應式電機 電機等級為F級

限位開關

開/關各2個（SPDT 250VAC/10A rating）（可加）

力矩開關

開/關各1個（SPDT 250VAC/10A rating）（可加）

熱保護及設定溫度

內置熱保護開關 開150℃±5℃ ，關97℃±15℃

行程

90°±5°（0°~100°）

位置指示

連續的位置機械指示

手操機構

自帶

自鎖功能

自帶

機械限位

自帶（外部可調）

抗冷凝加熱器

5W（100/220-230VA C）

電纜接口

2個PF ?寸

環境溫度

基本型：-20℃~+70℃ 可選型：-40℃+100℃

環境濕度

基本型：最小相對濕度10%，最大相對濕度100%，無冷凝

抗震

XYZ 10g.0.2～34Hz，30分鐘

外殼

鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理

Q941/Q945F防爆電動三通球閥連接尺寸和外形 PN1.6MPa
